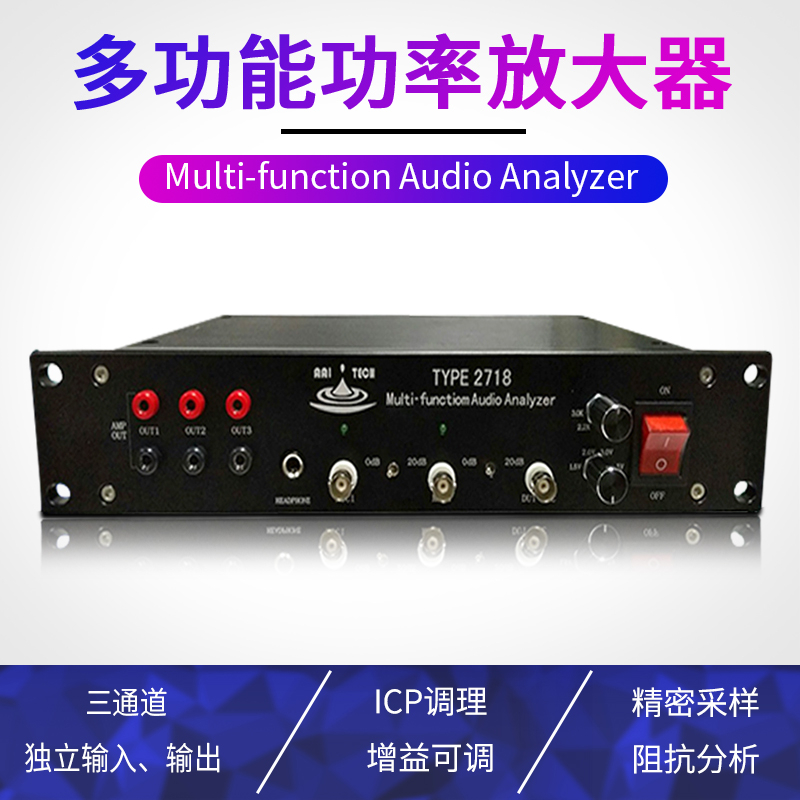

2、特性:

三通道獨立輸入、輸出。

每一通道增益獨立可調。

采樣阻抗大小可選擇。

任意選擇傳聲器接口ICP供電或其他供電方式。

傳聲器接口適用于B&K傳聲器、ACO傳聲器、PCB傳聲器等眾多國內外品牌。

3、技術規格：

頻率范圍：同步輸入信號

頻率響應: 10Hz-40 KHz/1W ±0.1 dB

采樣電阻: 可任意選擇.

信噪比: 65 dB

正弦波失真度：≤ 0.8 %（ 8Ω負載）

總諧波失真(THD): ≤0.08% re 1KHz/1W

信道隔離: 90 dB

幅頻平坦度：≤ 1 %

負載調整率：≤ 3 %

輸出最大功率: 25W

輸出最大信號電壓: 15 V rms

輸入阻抗: 15 K ohm

輸出阻抗: 4 ohm

電源: AC 220-240V/ 50-60Hz

重量: 3 Kg

尺寸(長×寬×高): 330×180×68 mm

4、以聲學測試軟件為例。該功率放大器運行簡圖如下：

5、工作條件

（ 1）電源電壓 ： AC 220V± 5% 50Hz± 2Hz

（ 2）工作環境：溫度 0 ~ 40 ℃，濕度≤ RH90%

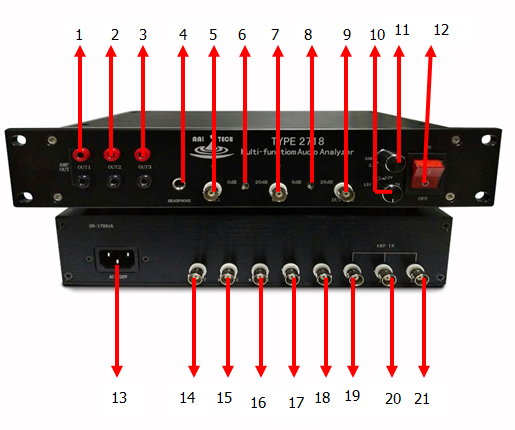

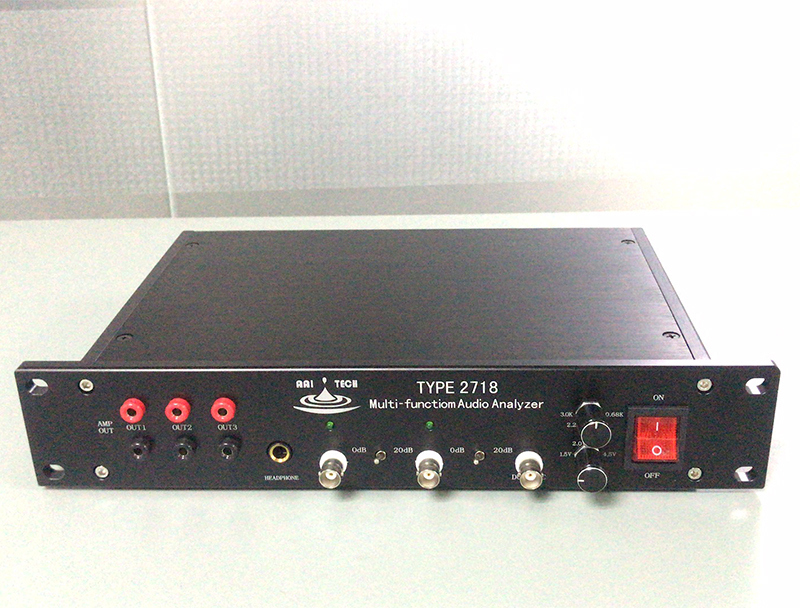

6、面板示意圖

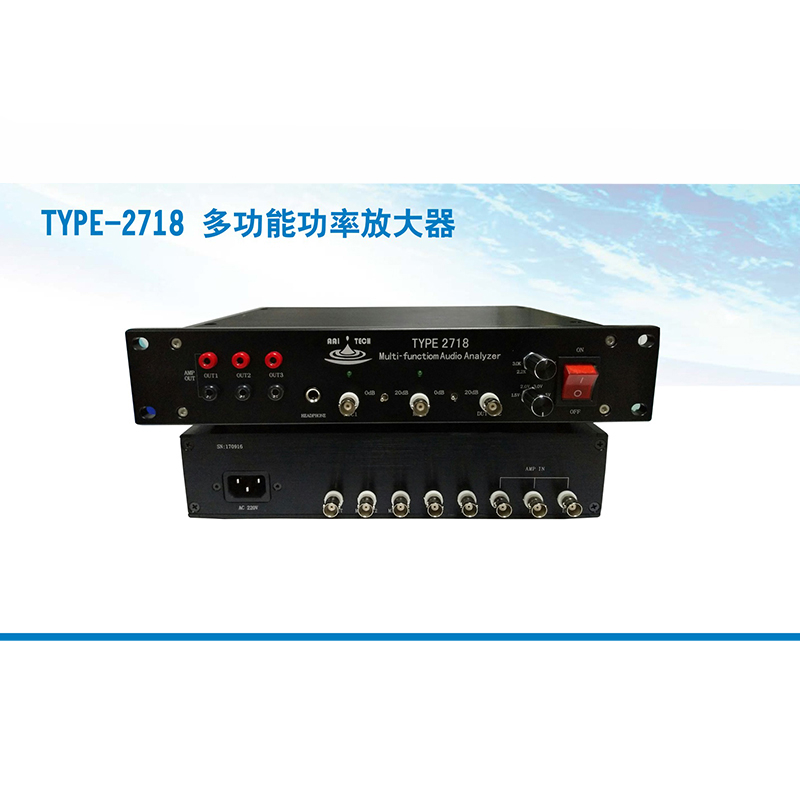

7、面板說明

AMP OUT1：輸出通道，可接耳機喇叭或單體喇叭，做信號輸出通道使用。

AMP OUT2：輸出通道，可接耳機喇叭或單體喇叭，做信號輸出通道使用。

AMP OUT3：輸出通道，接仿真嘴或其他發聲源，做咪頭測試信號源使用。

HEADPHONE：6.5立體聲耳機輸出通道。

MIC1：輸入通道，提供ICP  24V供電，可接麥克風或仿真耳，用做信號輸入通道使用。

第5步說明中的輸入通道增益調節，可調0～20dB。

MIC2：輸入通道，提供ICP  24V 供電，可接麥克風或仿真耳，用做信號輸入通道使用。

第6步說明中的輸入通道增益調節，可調0～20dB。

DUT MIC：輸入通道，可提供咪頭供電與咪頭信號輸入，可接待測單體咪頭，用作測試咪頭輸入通道。

第9步說明中的輸入通道待測咪頭電壓調節按鈕，可調1.5V～2.0V～3.0V～4.5V，共四個檔位。

第9步說明中的輸入通道待測咪頭電流調節按鈕，可調0.68K～1.5K～2.2K～3.0K，共四個檔位。

總電源開關，可控制功率放大器供電。

AC 220V：電源輸入插座，可接受電壓：AC 220V± 5% 50Hz± 2Hz。

DUT MIC：待測咪頭信號輸出通道，對應第9步說明中的咪頭信號輸入通道。

MIC OUT2：信號輸出通道，對應第7步說明中的麥克風或仿真耳信號輸入通道。

MIC OUT1：信號輸出通道，對應第5步說明中的麥克風或仿真耳信號輸入通道。

IMP2：阻抗盒通道，為第2步說明中的輸出通道為檢測通道。

IMP1：阻抗盒通道，為第1步說明中的輸出通道為檢測通道。

AMP  IN3：外部信號輸入通道，對應第3步說明中，仿真嘴或其他發聲源的信號輸入通道。

AMP  IN2：外部信號輸入通道，對應第2步說明中信號輸出通道的信號輸入通道。

AMP  IN1：外部信號輸入通道，對應第1步說明中信號輸出通道的信號輸入通道。

8、開/關機

（ 1）開機前，請先檢查電源是否與本儀器要求相符，并將電源插入第13步說明中的電源輸入插座；

（ 2）將說明中第12步說明中的板總電源開關撥到“ I”，此時前面板的總電源開關的燈應常亮，功率放大器開機；

（ 3）將前面板的總電源開關撥到“ O”，并拔掉插頭，功率放大器關機。

注意：為保證本儀器的技術指標，不可快速開關機，應間隔5至10秒。

備注

1、功率放大器 1臺

2 電源線  1條
