適用范圍：GSM, PCS, DCS, CDMA, WCDMA, CDMA2000, TD-SCDMA, Wi-Fi, 藍牙, GPS, 數字 廣播, 汽車遙控, RFID，TPRS，ZigBee, UWB, WiMax, LTE以及各種小型無線通訊設備的研 發、生產、質檢、實驗以及認證部門的測試使用。
作用：1. 實現輻射方式OTA的測量。 2.可再現的一致性測量。
產品描述：
主要功能和適應范圍：【廣泛適用于手機、數據卡等無線通訊類產品天線耦合測試使用】
耦合板系列主要功能：
1.該耦合板應用無線通信耦合測試
2.EMI耦合測試
主要參數：
外形尺寸：(L) 212 x (W) 140 x (H) 16mm
耦合板材料(Material)： 鑄鋁(Aluminum)
表面顏色(Surface Color)：米黃
重量(Weight)： 約(Apron) 1 Kg
頻率范圍：80~2650MHz；
插入損耗：8~20dB；
駐波比：小于1：1.7；
接口類型：SMA(f)；

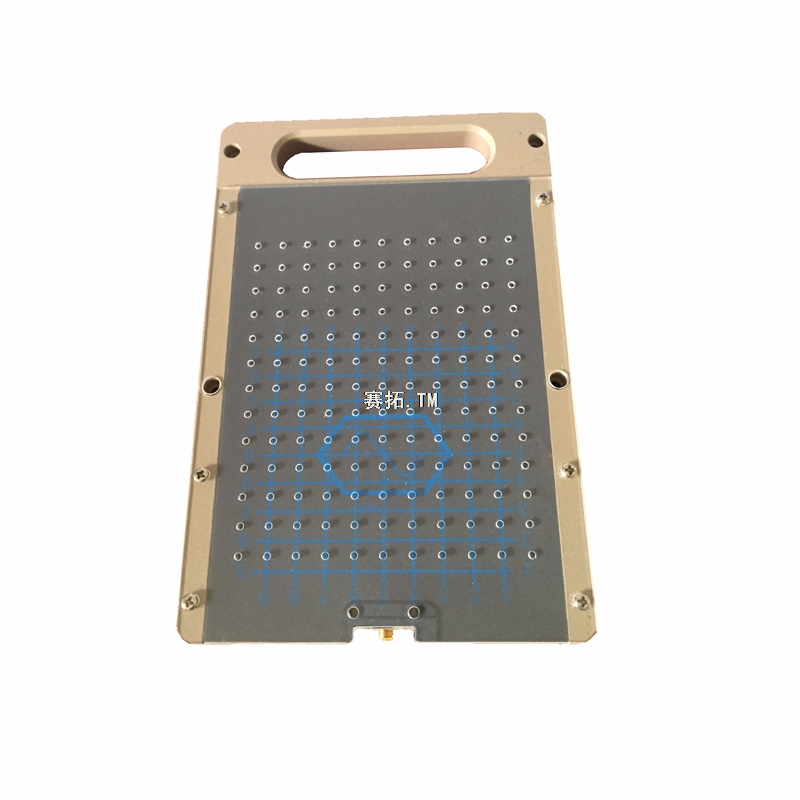

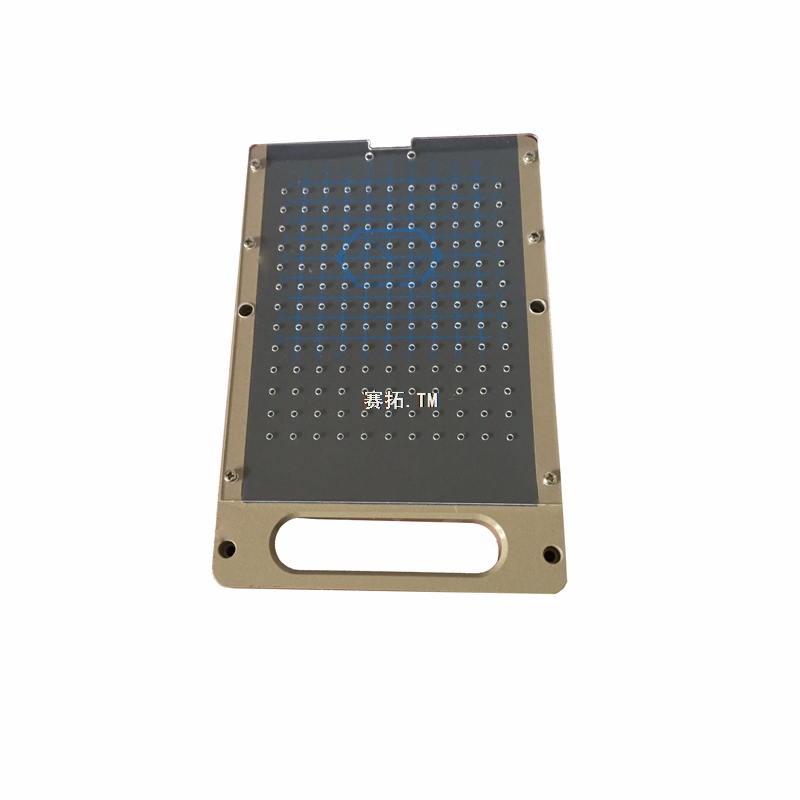

Antenna coupler ST-AC001的感應區域?yàn)槿鐖D紅色部位即耦合板藍色坐標區域。
測試時需要針對不同的的手機調整手機的在耦合天線上的放置位置找尋最佳位置并設定為該款手機的測試位置進行測試。
【不同型號的手機天線位置不同---有前置和后置天線之分，原則上是天線位置對準藍色坐標區域慢慢在此區域移動觀察儀器上的功率值從而找到最佳位置。另不同型號和品牌的手機天線性能也有差距，需要針對性設置對應的補償值，調試好后固定測試即可測試即可】
