賽晟科技推出ST-RT100產測電磁混響室，可以同時4手機耦合測試

賽晟科技推出全新一代產測OTA測試系統：ST-RT100 電磁混響室測試系統

ST-RT100產測屏蔽箱是新一代產線OTA測試設備，能替代傳統的產線耦合測試屏蔽箱 ，并最多能同時支持4個無線產品的并行測 試 ，ST- RT100用來做產線的非信令OTA測試，提供前所未有的極快的測試 時間 和非常高的測量準確性和重復性。

1、產品特征

█ 產線OTA測試（非信令）

█ 尺寸：550mm (H) x 660 mm (W) x 950 mm(L) 最多支持4個被測件的同時測試

█ WLAN 802.11, GSM, WCDMA, LTE，Sub-6G, mmW 通過藍牙或者wifi與被測件通訊

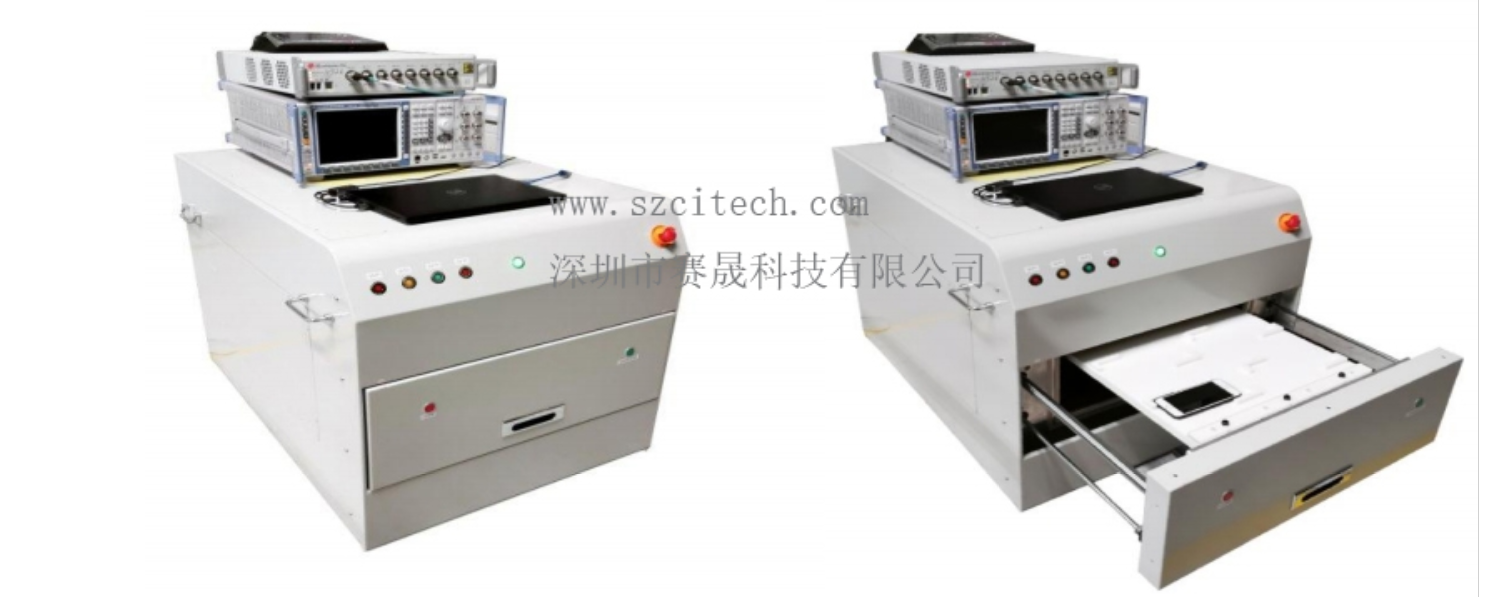

█ 氣動抽屜式進出方式，支持自動化機械手取放 通過條碼掃描實現被測件的控制連接

█ 完全的兼容R&S, Lite Point,NI and Anritsu 等儀器 簡單的生產-工程師測試模式

█ 小型尺寸和帶有輪子的便攜系統

█ 支持客戶定制化的測試腳本

█ 主電源: 100-240 VAC 50-60 Hz

█ 數據接口: USB,RS232,RJ45等

█ 隔離度: > 70 dB(600M-6GHz)

2、原理介紹

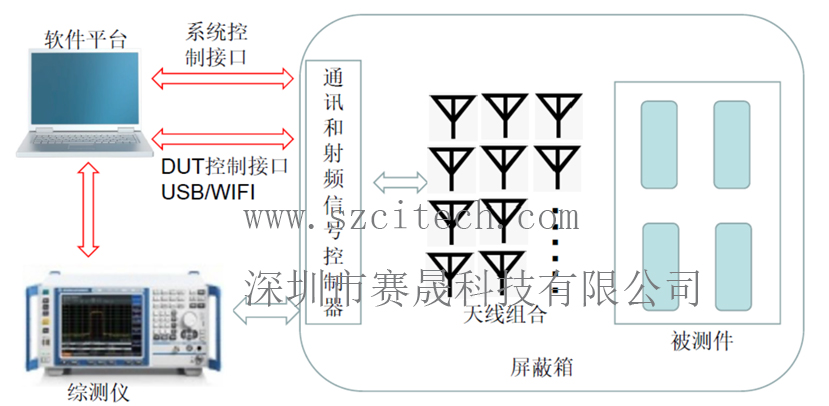

ST-RT100產測屏蔽箱結合了傳統產線耦合測試屏蔽箱與實驗室微波混 響 室 的特 征，為了達 到類似于傳統的實驗室微波混響 室效果，我們創新性的綜合運用了多種新型攪模技術，以及優化算法。

3、產品優越性

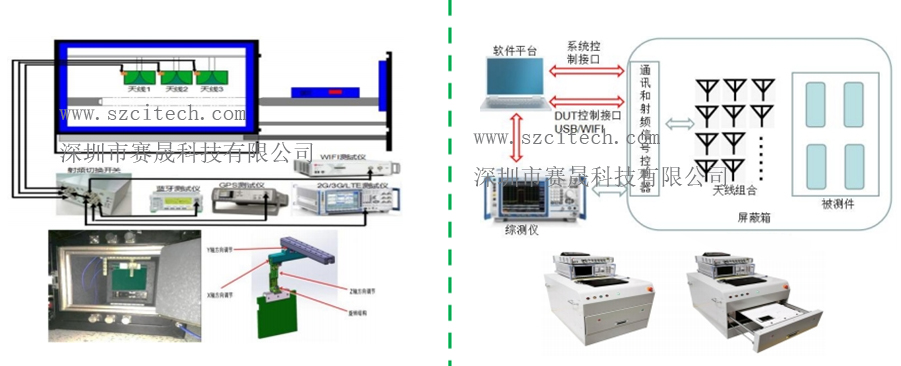

傳統產線耦合測試屏蔽箱方案           新型 ST-RT100產測屏蔽箱方案

       ▼                           ▼

a、傳統產線耦合測試屏蔽箱方案

問題點：

1，換機型經常要調整天線位置，轉產時間長

2，所有機臺天線位置很難調的一致，整線一致性 差，容易出現誤測誤判，功率不準或者天線缺陷未 檢出，不良機出貨導致品質客訴

3，當被測產品天線過多時（5G手機普遍有10個左 右或以上天線），無法一站測完，需要分站測試

4，維護成本高，需要較多維護技術人員

提升：

1，換機型不用調整任何天線相關機構，簡單調整通用 夾具限位即可，轉產非常方便和快速

2，準確性和重復性更高，測試結果更接近標準研發實 驗室暗室結果，更能準確地判斷出不良品

3，測試效率更高，不受被測產品天線個數限制即不需 要分站測試，而且能同時測試4個被測產品，相比以前 產線方案能節省一半以上的儀表投資

案例：某客戶一條產線用了

案例：某客戶一條產線用了2臺該新型ST-RT100產測屏蔽箱，誤測率降低了90%，產品天線問題相關客訴 由之前的一周一次減少到零；綜測儀少投資了2臺，并減少一維護人員，合計約節省投資50W
